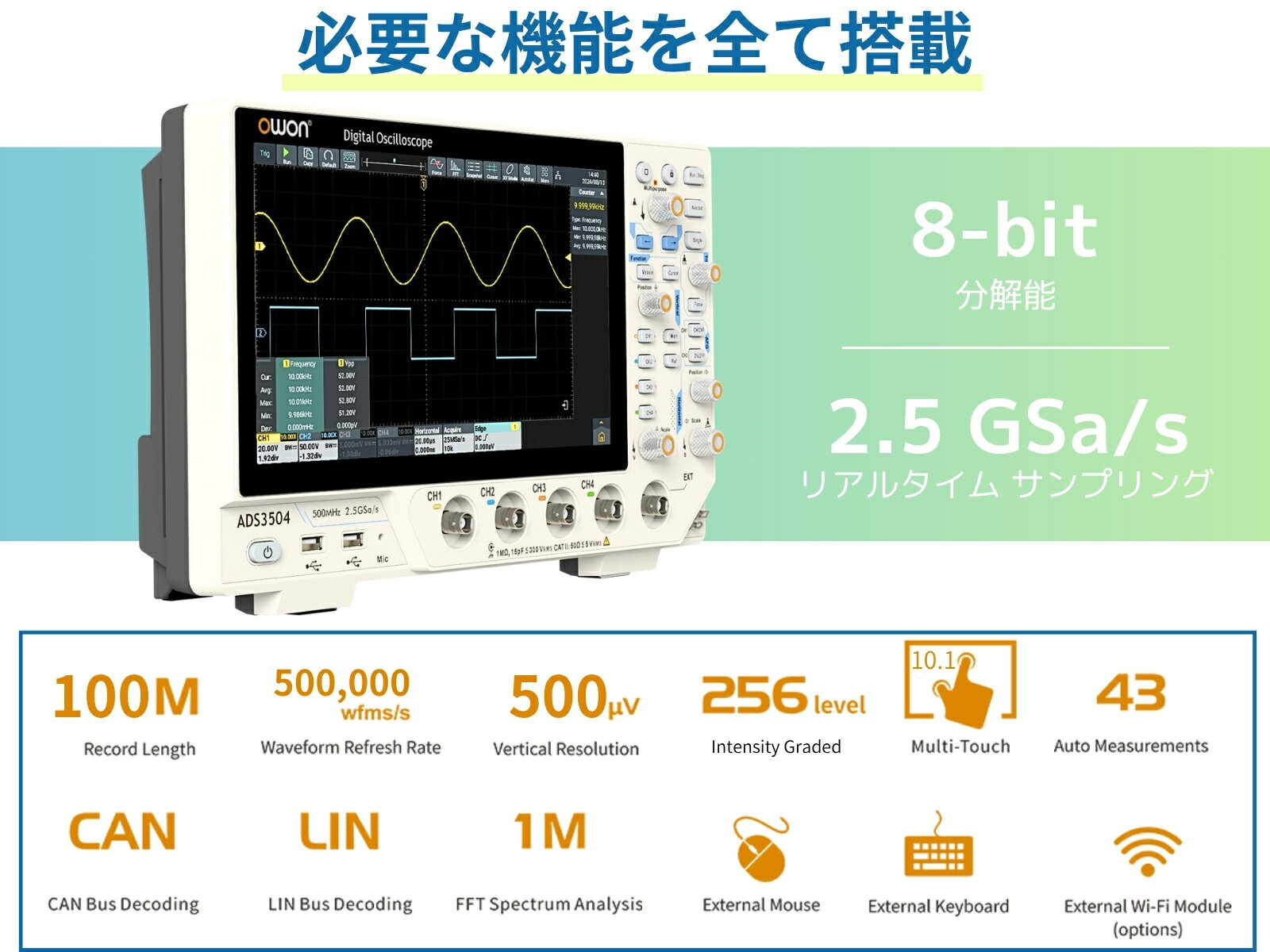

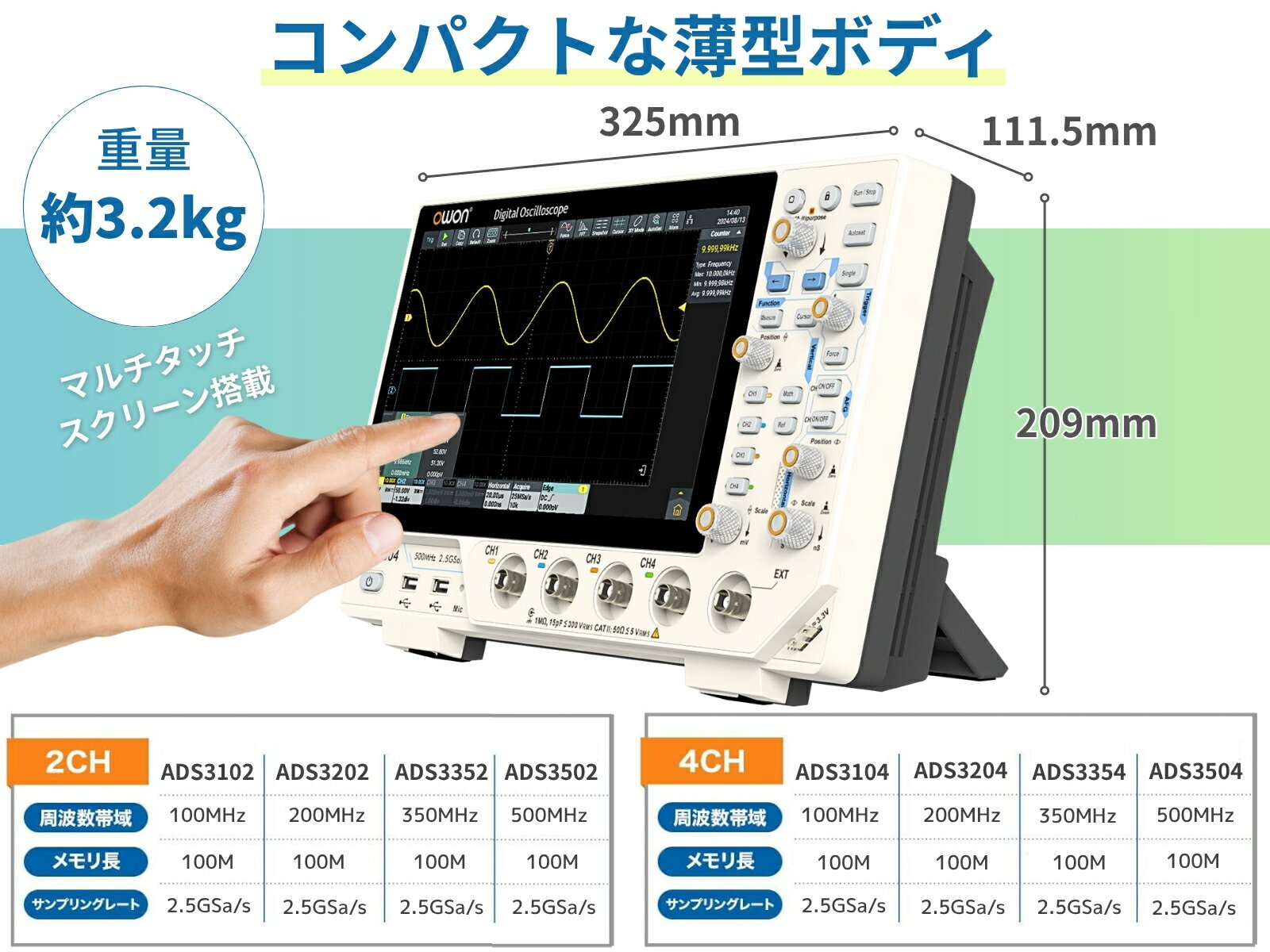

ADS3000 シリーズ 第4世代 多機能オシロスコープ 優れた性能 - OWON X-Vision III アーキテクチャによる低ノイズ、深いレコード長、高速波形更新レート - 最大レコード長100Mポイント、最高500,000波形/秒でクリアな信号取り込み - 垂直軸スケール 500 uV/div - 10 V/div、水平軸スケール 500 ps/div - 1000 s/div - 1MポイントFFT解析で正確に周波数成分を抽出 Androidベースの拡張性 - マイク/スピーカー内蔵、マウスやキーボードなど外部デバイスに対応し操作効率向上 - 表示/編集/エクスポートが簡単なファイルマネージャー - Wi-Fi/Bluetoothモジュール(オプション): FTP、ネットワークプリンター、モバイルホットスポット対応 多彩な機能 - オシロスコープ、2ch 50MHz波形発生器(オプション)、周波数カウンタ、電圧計、FFT、プロトコル解析を統合 - 多彩なトリガ: エッジ、ビデオ、パルス幅、スロープ、ラント、ウィンドウ、タイムアウト、N番目エッジ、ロジック、RS232/UART、I2C、SPI、CAN、LIN - 波形発生器モデルは波形クローン、ボード線図機能に対応 - 高度なFFTはズームやカーソル情報に対応し、波形を明瞭に表示 - 統計、測定インジケーター、カーソル・ゲーティングを備えた自動測定 ヒューマン・マシン・インタフェース/デザイン - 奥行約10cmの薄型ボディで省スペース - 10.1インチ マルチタッチ ディスプレイで操作性を強化 - ジェスチャ操作やカスタムショートカットに対応 - AC電源または USB Type-C(12V/4A)で給電可能 現在ご好評につき在庫を一時的に切らしております。ご予約を承っており、納期の目安はご注文後約1か月です。 ADS3000 Series 4th Gen Multi-Function Oscilloscope | Specifications 項目 / モデル ADS3102ADS3202ADS3352ADS3502 ADS3104ADS3204ADS3354ADS3504 周波数帯域 (-3 dB) 100MHz200MHz350MHz500MHz 100MHz200MHz350MHz500MHz チャンネル数 2+EXT2+EXT2+EXT2+EXT 4+EXT4+EXT4+EXT4+EXT サンプルレート 2.5 GSa/s (single) / 1.25 GSa/s (dual) 2.5 GSa/s (single) / 1.25 GSa/s (dual) / 1.25 GSa/s (full) アクイジション・モードSample, Peak, High Res, Average レコード長100M 波形更新レートMax 500,000 wfms/s 垂直軸分解能8 bits 垂直軸スケール500 uV/div ~ 10 V/div サンプルレート範囲0.05 S/s ~ 2.5 GS/s DCゲイン確度4% (=2 mV) 時間軸確度+/-1 ppm (typical) 入力インピーダンス1 Mohm +/-2%, // 15 pF +/-5 pF, 50 ohm +/-2% プローブ減衰比1 uX ~ 1 MX (1-2-5 steps, user custom) トリガ・タイプEdge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth, Logic, RS232/UART, I2C, SPI, CAN, LIN バス・デコード (Option)UART, I2C, SPI, CAN, LIN 自動測定Period, Frequency, Width (+/-), Rise/Fall, Duty, Vavg, Vpp, VRMS, Overshoot, Vmax/Vmin/Vtop/Vbase, Vamp, Std Dev, Pulse/Rise/Fall Count, Area/Cyc Area, Delay/Phase (various), FRR/FRF/FFR/FFF, LRR/LRF/LFR/LFF 波形演算+, -, *, /, Intg, Diff, Sqrt, Functions (Lg/Ln/Exp/Abs/Sin/Cos/Tan), FFT/FFT rms, User Defined, Digital Filter (LP/HP/BP/BR) 周波数カウンタ6-digit; Max frequency = analog bandwidth 電圧計DC, AC+DCrms, ACrms; Resolution 4 digits (ACV/DCV) AWG (Option) Max Freq.50MHz Dual AWG Sample Rate160 MSa/s AWG Vertical Res.14 bits AWG Basic WFSine, Square, Ramp, Pulse, Noise AWG Built-in WFExponential Rise/Fall, Sin(x)/x, Step Wave, others (total 28) AWG Built-in Freq.1 uHz ~ 10 MHz AWG Arb Length2 ~ 16K points AWG Amplitude2 mVpp ~ 10 Vpp (High-Z), 1 mVpp ~ 5 Vpp (50 ohm) AWG Mod/SweepAM, FM, PM, FSK, Sweep, Burst インターフェースHDMI, USB device x1, USB Host x3, Trig Out (P/F), Type-C (power), LAN ディスプレイ10.1 inch (1024x600) LCD 電源100 ~ 240 VAC, 50/60 Hz, CAT II 寸法 (W x H x D)325 x 209 x 111.5 mm 重量approx. 3.2 kg 注記* External mobile battery must support 12V/4A output
