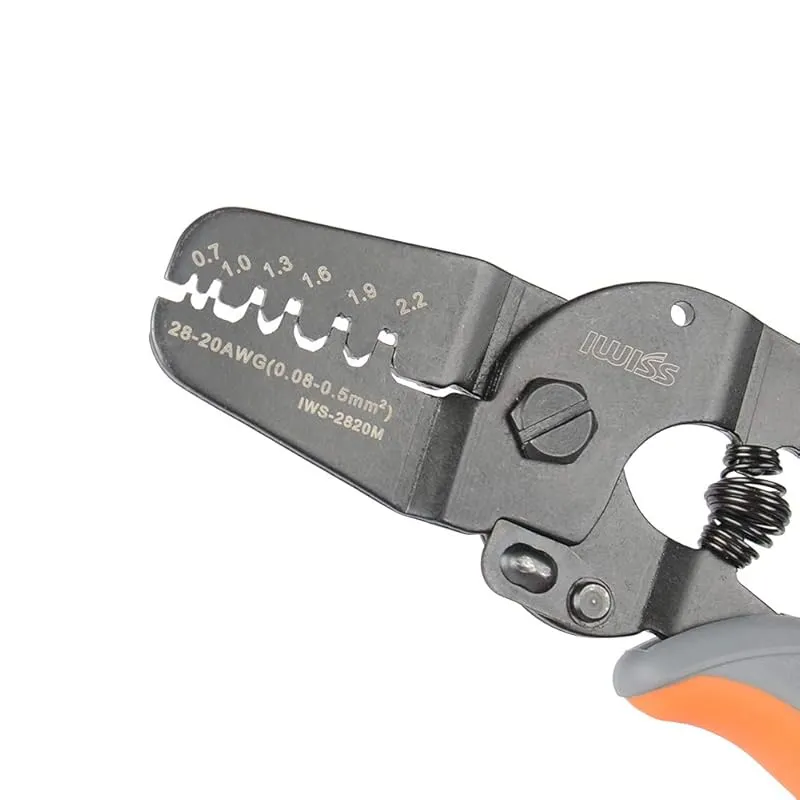

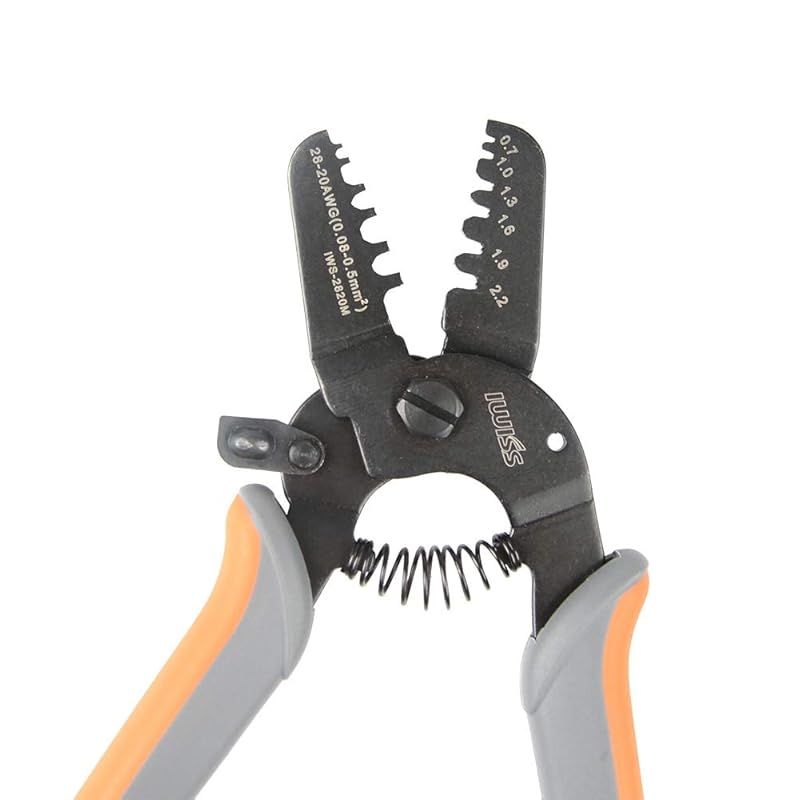

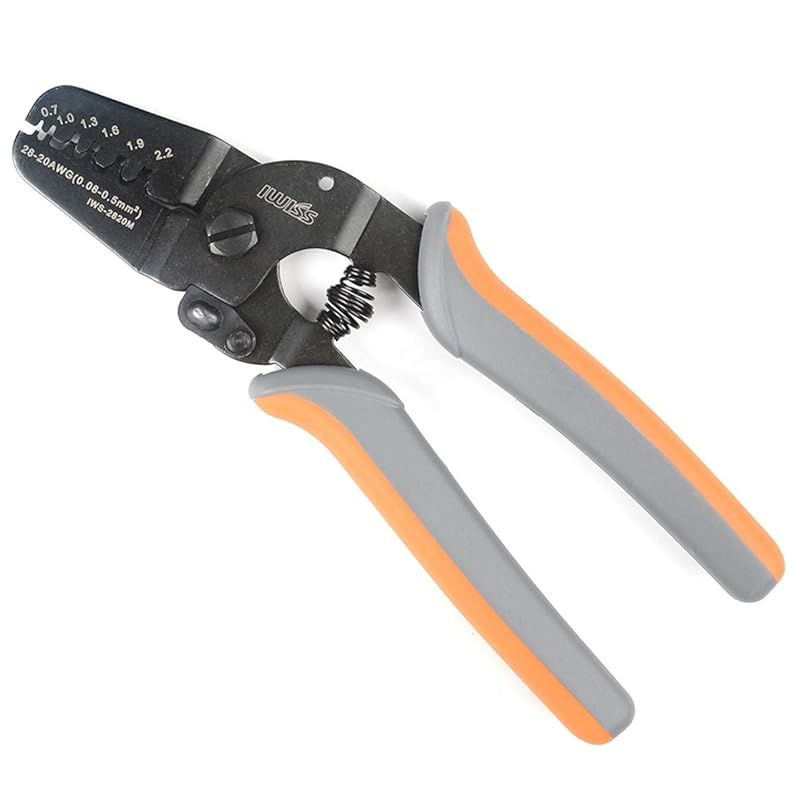

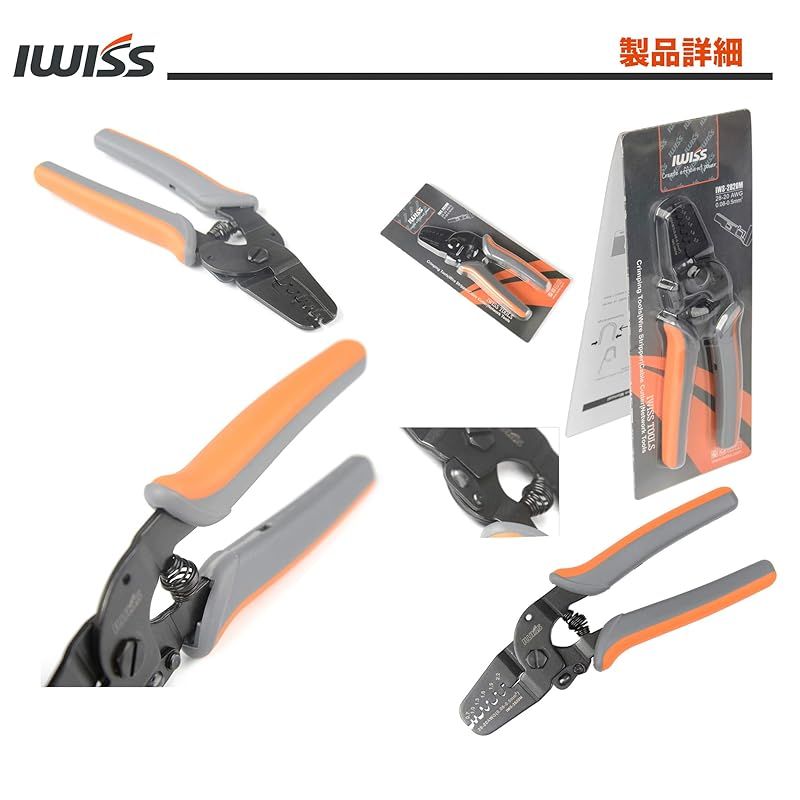

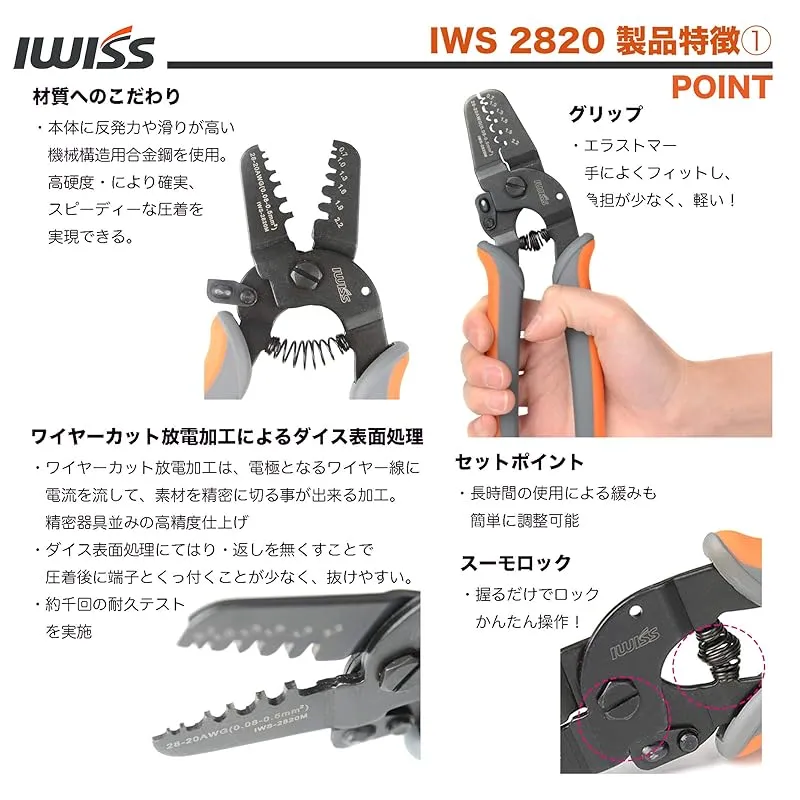

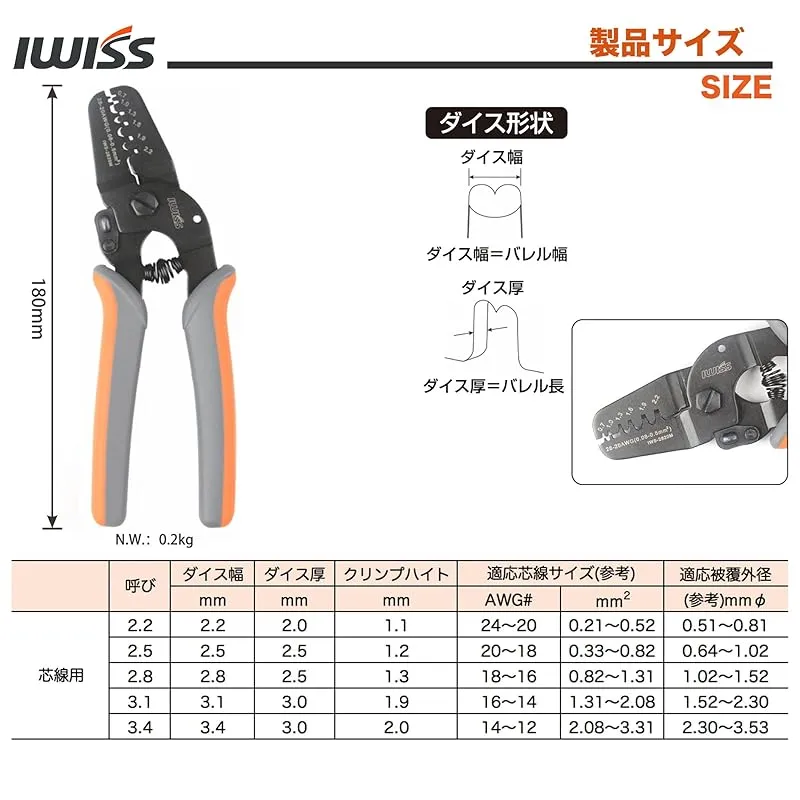

【商品概要】 size：極小端子用 IWS-2820M： 圧着能力：0.08-0.5mm2 商品寸法：180(L)x60(w)x12(h)mm 各ダイス幅 : 0.7mm、1.0mm、1.3mm、1.6mm、1.9mm、2.2mm 各ダイス厚 : 1.0tmm、1.0tmm、1.5tmm、1.5tmm、2.0tmm、2.0tmm 各参考対応電線外径 : 0.20~0.32mm、0.32~0.51mm、0.51~0.64mm、0.64~0.81mm 各参考対応芯線サイズ : ~0.08mm2、0.08~0.21mm2、0.21~0.33mm2、0.21~0.52mm2 size：小・中型端子用 IWS-2412M： 圧着能力：約0.21-3.31mm2 　商品寸法：180(L)x60(w)x12(h)mm 各ダイス幅 : 2.2mm、2.5mm、2.8mm、3.1mm、3.4mm 各ダイス厚 : 2.0tmm、2.5tmm、2.5tmm、3.0tmm、3.0tmm 各参考対応電線外径 : 0.51~0.81mm、0.64~1.02mm、1.02~1.52mm、1.52~2.30mm、2.30~3.53mm 各参考対応芯線サイズ : 0.21~0.52mm2、0.33~0.82mm2、0.82~1.31mm2、1.31~2.08mm2、2.08mm2~3.31mm2 size：小・中型端子用(QIコネクタ対応)： 圧着能力：0.08-0.5mm2 商品寸法：180(L)x60(w)x12(h)mm 各ダイス幅 : M型ダイス（1.3mm、1.6mm、1.9mm、2.2mm）、丸型ダイス（φ1.4mm、φ1.6mm、φ1.8mm、φ2.0mm） 各ダイス厚 : M型ダイス（2.0mm、2.0mm、3.0mm、3.0mm）、丸型ダイス（3.0mm）

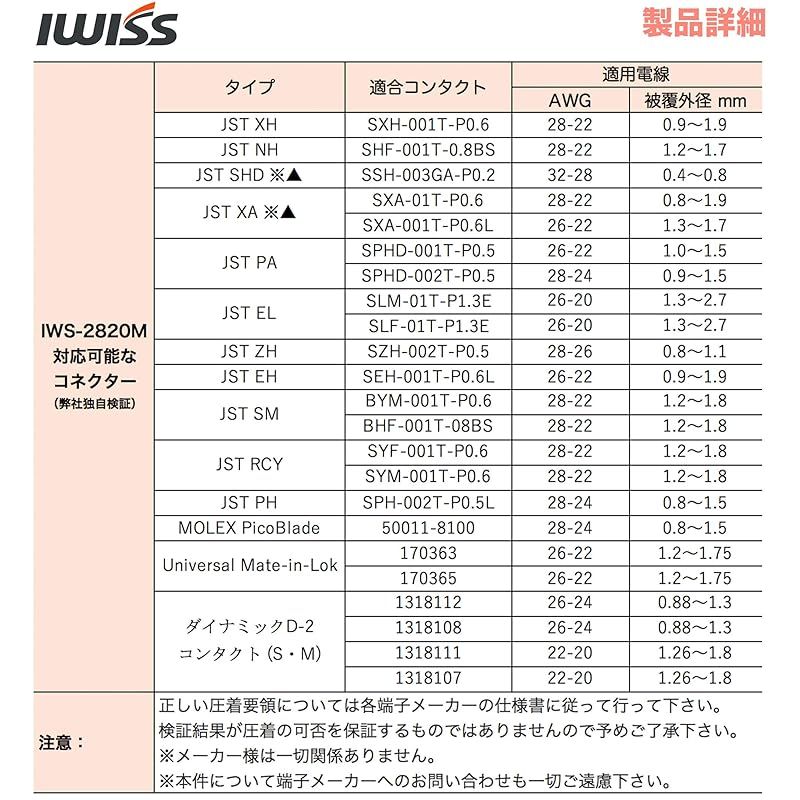

【対応端子】170種類以上の端子に対応。小型のオープンバレル端子やQI端子の圧着が可能。 JST、モレックス、タイコなど国内外の主要メーカーの端子に対応（※VHコネクタの圧着には、IWS-2820Mが推奨されています。IWS-2520MはVHコネクタには対応していません）。
【用途】 小型のオープンバレル端子の圧着作業。QI端子の圧着。ハーネスの試作やコネクターの補修。電子工作、ラジコン、自作PCなどの分野で活用できます。

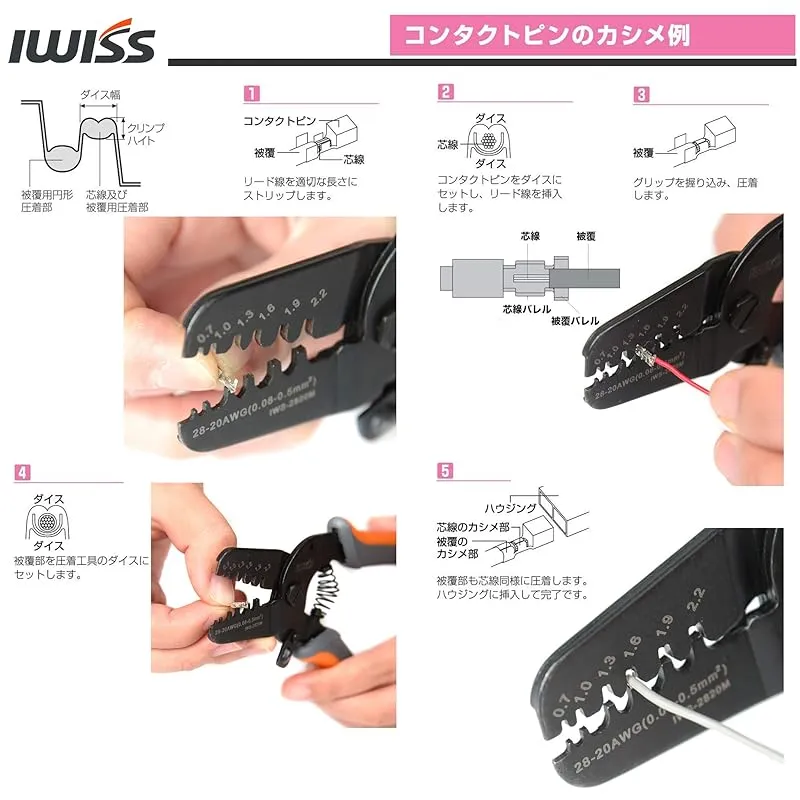

【QIコネクタの圧着】QIコネクタの圧着には、芯線バレルに対してM型W1.3、被覆バレルに対して丸型Φ1.8のダイスを選択することが推奨されています。被覆バレルを圧着することで、芯線が揺さぶられることによる断線を防ぎます。丸型ダイスを使うことで、被覆バレルが被覆に沿うように丸まり、より確実な圧着が可能です。※QIコネクタは、ラズパイやアルディーノなどの電子工作によく使われる黒くて四角い端子で、別名2550やデュポンコレクター、ラジコンやドローンではサーボコネクター、海外ではmini PVコネクターなど様々な名前で呼ばれています。
【TE （タイコ）】 179518-1、 179609-1、 AMP Mini CT 353918-1、 AMPMODU IV/V 182206-2、 61173-1、 1827571-2、 1827589-2、 1903116-2、 1903118-2、 1318106-1、 1318107-1、 1318108-1、 1318112-1、 1375819-3、 170204-1、 170429-1、 170363-1、 170364-1、 770985-1?
【Molex】 50097-8000、 50097-8100、 50098-8000、 50098-8100、 08-70-0048、 08-70-0049、 08-70-0064、 08-70-0069、 56118-8228、 56118-8328、 56120-8428、 16-02-0069、 16-02-0087、 16-02-0103、 08-55-0130、 08-55-0131、 39-00-0038、 39-00-0039、 39-00-0040、 39-00-0041?
【JST（日圧）】 BYM（BYM-001T-P0.6）、 SYF/SYM（SYF-001T-P0.6, SYM-001T-P0.6）、 RF（RF-SC2210, RF-SC2290）、 BPHD/SPHD（BPHD-001T-P0.5, BPHD-002T-P0.5, SPHD-001T-P0.5, SPHD-002T-P0.5）、 SPH/SPND（SPH-001T-P0.5L, SPH-002T-P0.5L, SPND-001T-C0.5, SPND-002T-C0.5）、 SPS SPS-01T-110）、 SPUD（SPUD-001T-P0.5, SPUD-002T-P0.5）、 XA（BXA-001T-P0.6, BXA-01T-P0.6, SXA-001T-P0.6, SXA-01T-P0.6）、 XM（SXM-001T-P0.6, SXM-01T-P0.6）、 BHF/SHF（BHF-001T-0.8BS, SHF-001T-0.8BS, SHF-001T-P0.6）
【HRS】 DF11（DF11-2428SC[CL0543-0501-5-00]）、 DF1B（DF1B-2428SC[CL0541-0679-4-00]）、 DF1E（DF1E-2022SC[CL0541-1000-2-00]）、 DF1E（DF1E-2428PC[CL0541-0940-2-00]）、 DF3（DF3-2428SC[CL0543-0002-5-00]）、 DF33C（DF33A-2022SC[CL0676-1094-8-00]）、 GT17（GT17-2022PCF[CL0767-0082-0-00]）、 GT17（GT17A-2428PCF[CL0767-0121-0-00]）、 GT25（GT25H-2024SCF[CL0775-0039-6-0]）、 HIF（HIF3-22265CA[CL0562-0244-2-00]）、 HIF（HIF3-2428SC[CL0562-0124-0-00]
