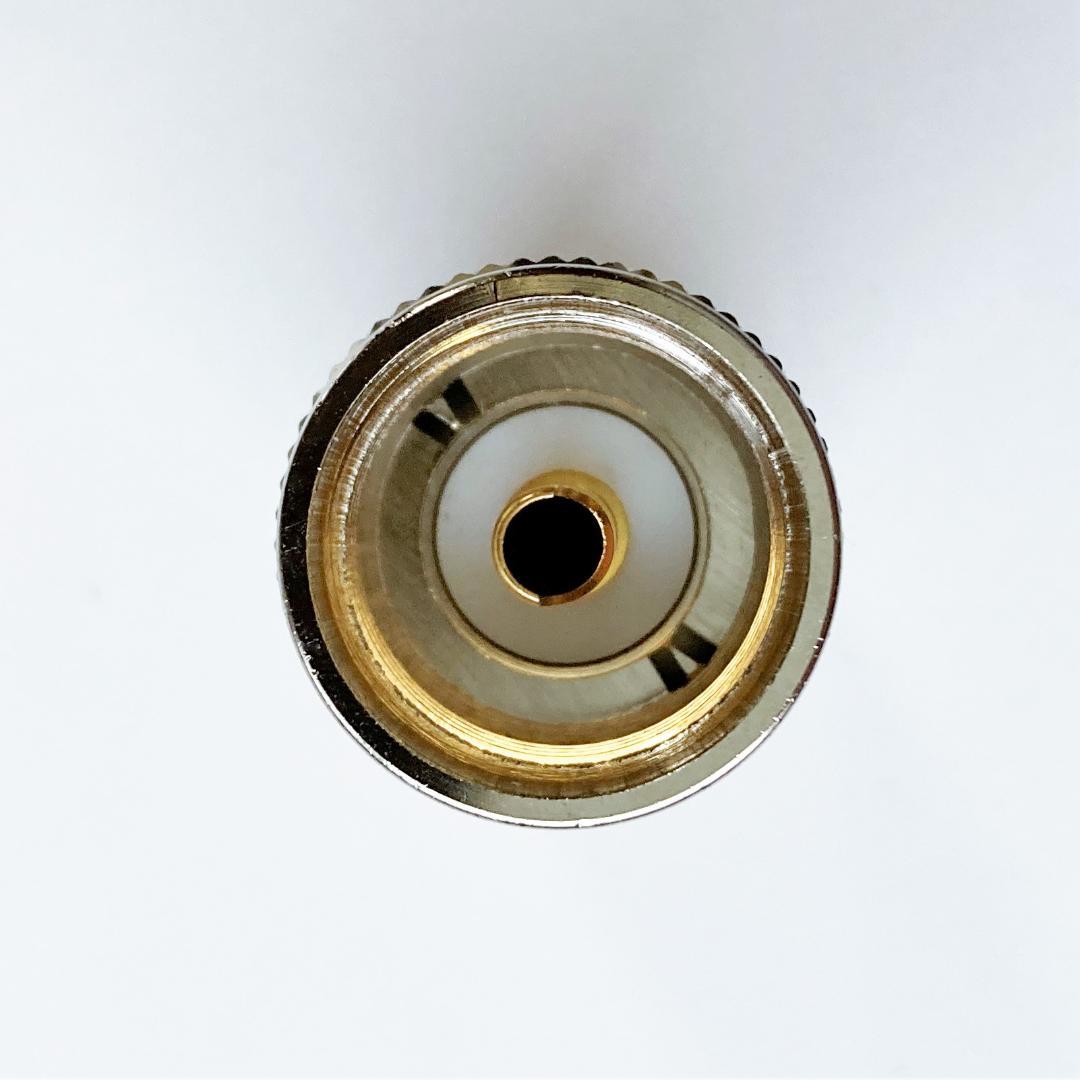

【6個セット】 8D-FB、8D-2V用 MPコネクタ M型 オス 50Ω同軸ケーブル用 アマチュア無線アンテナケーブル等用のコネクタです。 同軸用オスコネクタ（MP）です。Ｍ型オス アマチュア無線等、50Ω同軸ケーブルに対応します。 テナーとケーブル、無線機との接続にどうぞ。 素材：純銅ニッケルメッキ 芯線接続部：純銅金メッキ 絶縁体：テフロン（高耐熱） 新品・未使用です。 無線アンテナ用接続アダプター #アマチュア無線用アンテナパーツ
【結線方法 ※画像参照】 ①先に後部ケース、大穴ワッシャ、ゴムブッシュをケーブルに通す ②内導体の長さを参考に同軸ケーブルの外皮を剥く。少し長めにカットでもOK。 ③網線の上から小穴ワッシャを通す。 ④ ③の小穴ワッシャの前に網線を広げ、T字パーツを挿入する。 ⑤ワッシャとT字パーツで網線を挟み込み、外皮と網線の間に打ち込む。 ⑥同軸ケーブルの絶縁体をカットし芯線を露出させる。 ⑦コネクタの内導体を差し込む。 ⑧ケースを装着し、ネジを締め込む。 ⑨芯線をハンダ付けし完成。
