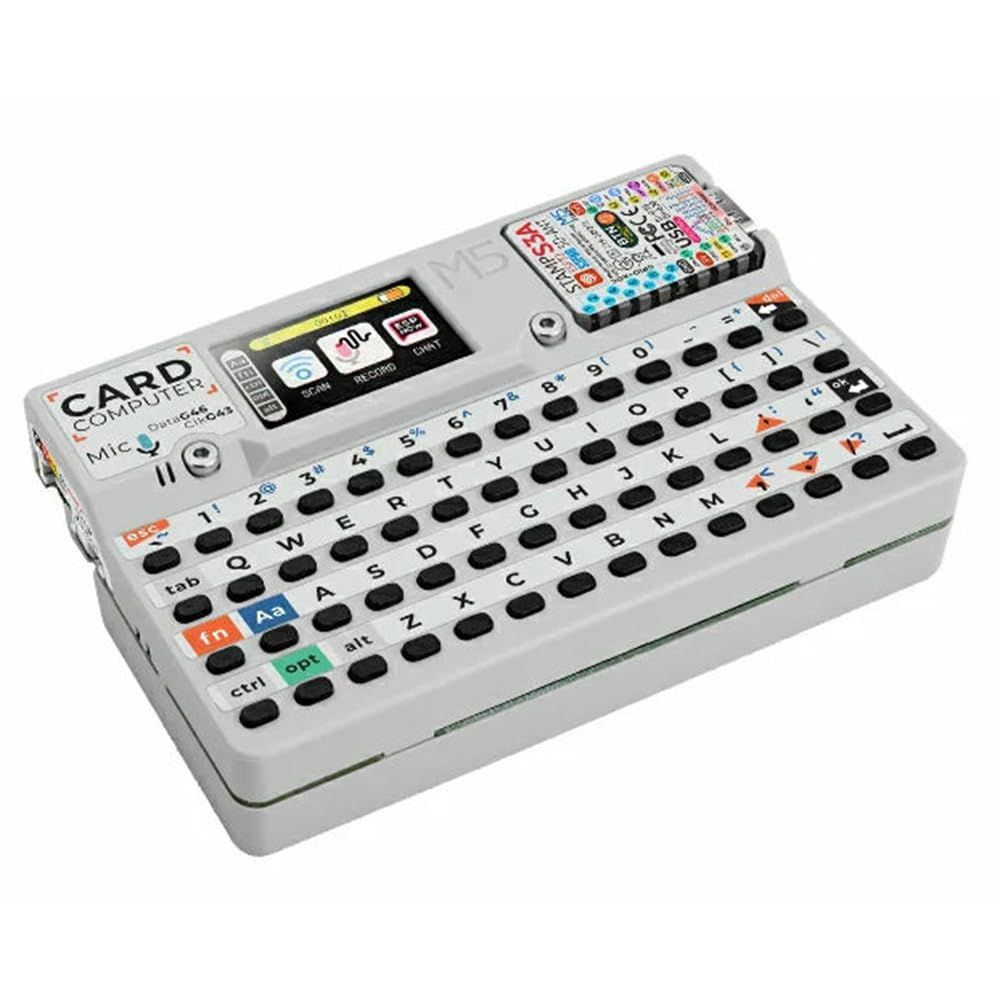

【エンジニア向け多機能カードサイズコンピュータ Cardputer v1.1】 Cardputer v1.1は、エンジニア向けに設計された高性能なカードサイズコンピュータです。従来のCardputerから大幅なアップグレードが施されており、メインコントローラーに最新のStamp-S3Aを採用。コアモジュールのアンテナとボタン設計が最適化され、システムの安定性と操作性が大幅に向上しています。

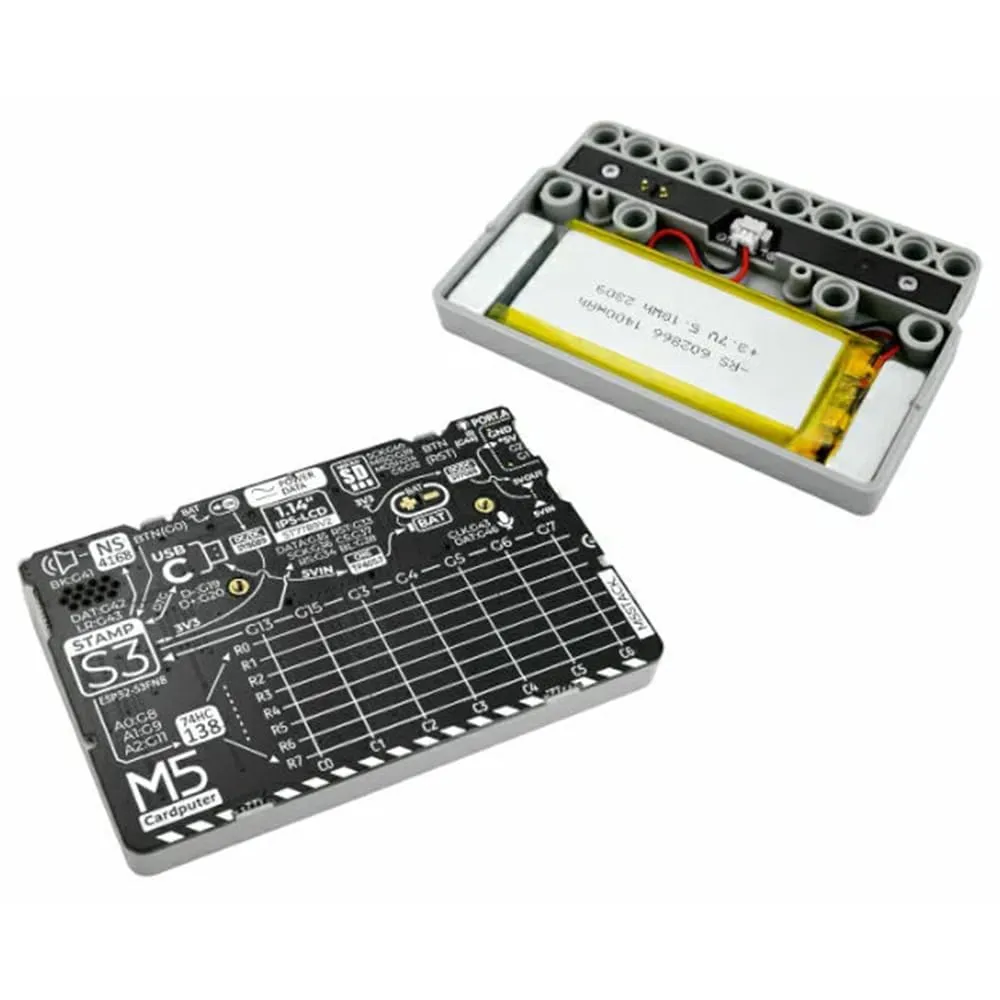

【主な特徴】 ・Stamp-S3Aマイクロコントローラー搭載: ESP32-S3FN8（デュアルコアXtensa LX7、240MHz）による強力な処理能力。 ・充実のインターフェース: 56キーのキーボードと1.14インチTFTディスプレイを搭載し、効率的な操作と表示が可能です。 ・オーディオ・赤外線機能: 内蔵のSPM1423デジタルMEMSマイクとキャビティスピーカーによる音声操作に加え、赤外線エミッターで外部機器の制御も可能です。 ・大容量デュアルバッテリー: 内蔵120mAhバッテリーとベース部の1400mAhバッテリーを組み合わせ、長時間の駆動を実現。 ・優れた拡張性: Grove（HY2.0-4P）インターフェースによるセンサー接続や、microSDカードによるストレージ拡張に対応。 ・設置・固定: ベースにマグネットを内蔵し金属面への吸着が可能。LEGO互換の拡張ホールも備えています。
【製品仕様】 項目　　　　　　内容 SoC　　　　　　ESP32-S3FN8 @ Dual-core Xtensa LX7, 240MHz フラッシュメモリ　8MB 通信　　　　　　2.4 GHz Wi-Fi, Bluetooth 5.x (BLE) ディスプレイ　　1.14インチ TFT (240 x 135px, ST7789V2) キーボード　　　56キー (4 x 14) バッテリー容量　120mAh + 1400mAh (ベース部) スピーカー　　　8Ω @ 1W (I2S @ NS4168) マイク　　　　　MEMSマイク (SPM1423) 外部ストレージ　microSDカードスロット 拡張端子　　　　1 x HY2.0-4P (Grove) 製品サイズ　　　84.0 x 54.0 x 19.7mm 製品重量　　　　90.0g
【v1.1での改良点】 ・メインコントローラー: Stamp-S3Aを採用し、システムの安定性が向上。 ・アンテナ設計: より良好な信号受信のためにアンテナ配置を最適化。 ・ボタン設計: StampS3モジュールのブートキーの感触を改善し、サイズを大型化。 ・キー荷重: キーの作動力（Actuation force）を260gfから160gfに変更し、打ち心地を向上。 ・消費電力: より低い消費電力に最適化。
【用途例】 ・エンジニアによる迅速な機能検証とプロトタイピング ・産業用制御および自動化システム ・ホームコントロールシステム（スマートホーム） ・データ収集およびセンサーモニタリング ・組み込みシステムの開発学習 ・ワイヤレス通信およびIoTプロジェクト
【使用上の注意】
■LCDとRGB LEDについて RGB LEDとLCDバックライトは電源を共有しています。LCDバックライトの輝度が100%未満の場合、RGB LEDが正しく動作しないことがあります。RGB機能を使用する際は、バックライトを最大輝度に設定してください。
■充電と書き込み ・充電: デバイスを充電する際は、電源スイッチをONにしてください。 ・ダウンロードモード: ダウンロードモードに入るには、電源をOFFにした状態でG0ボタンを押し続け、そのまま電源をONにしてからG0ボタンを離してください。
【内容物】 ・1 x Cardputer V1.1 ・1 x L型六角レンチ 1.5mm (M2ネジ用)
【開発プラットフォーム】 ・UiFlow2 ・Arduino IDE ・ESP-IDF ・PlatformIO
