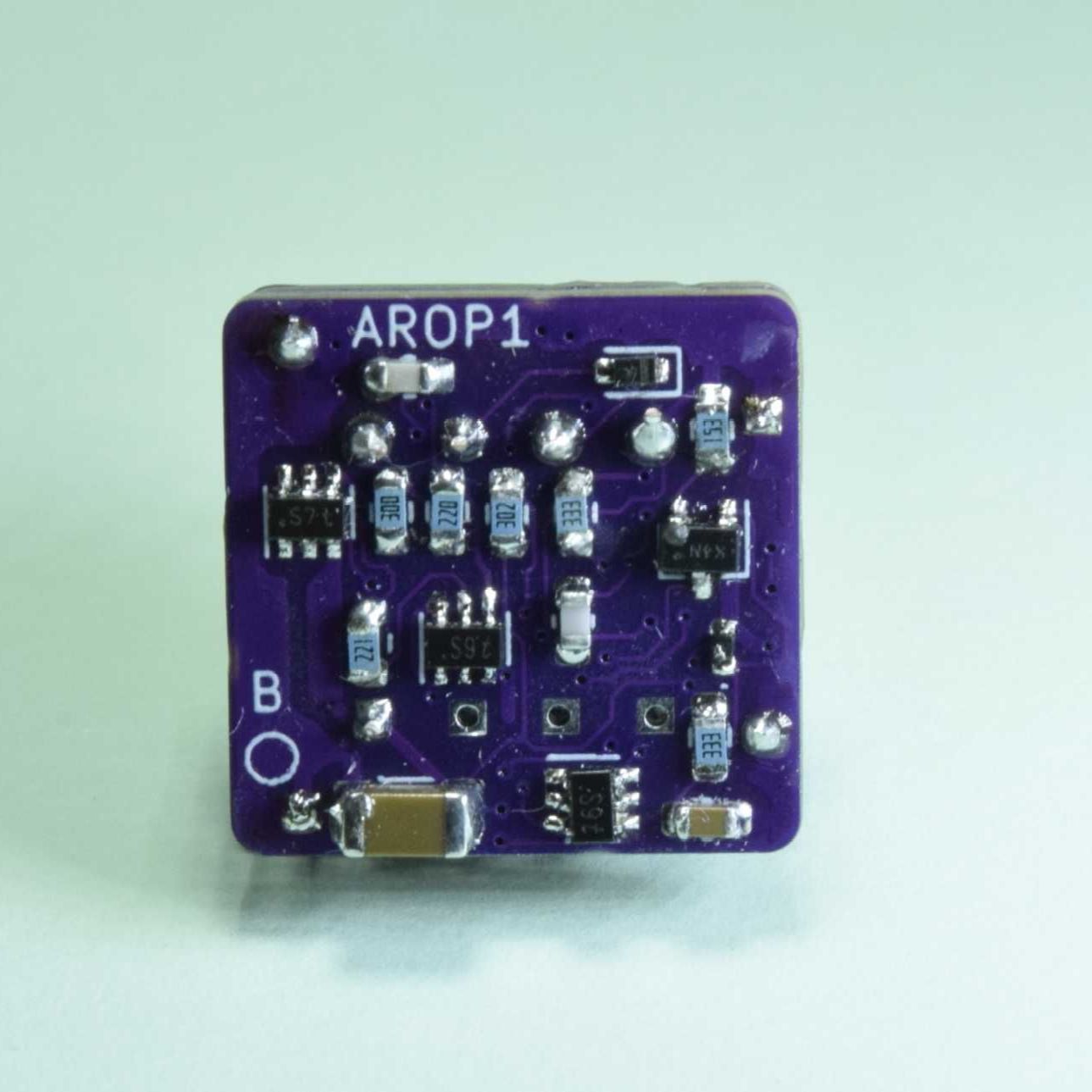

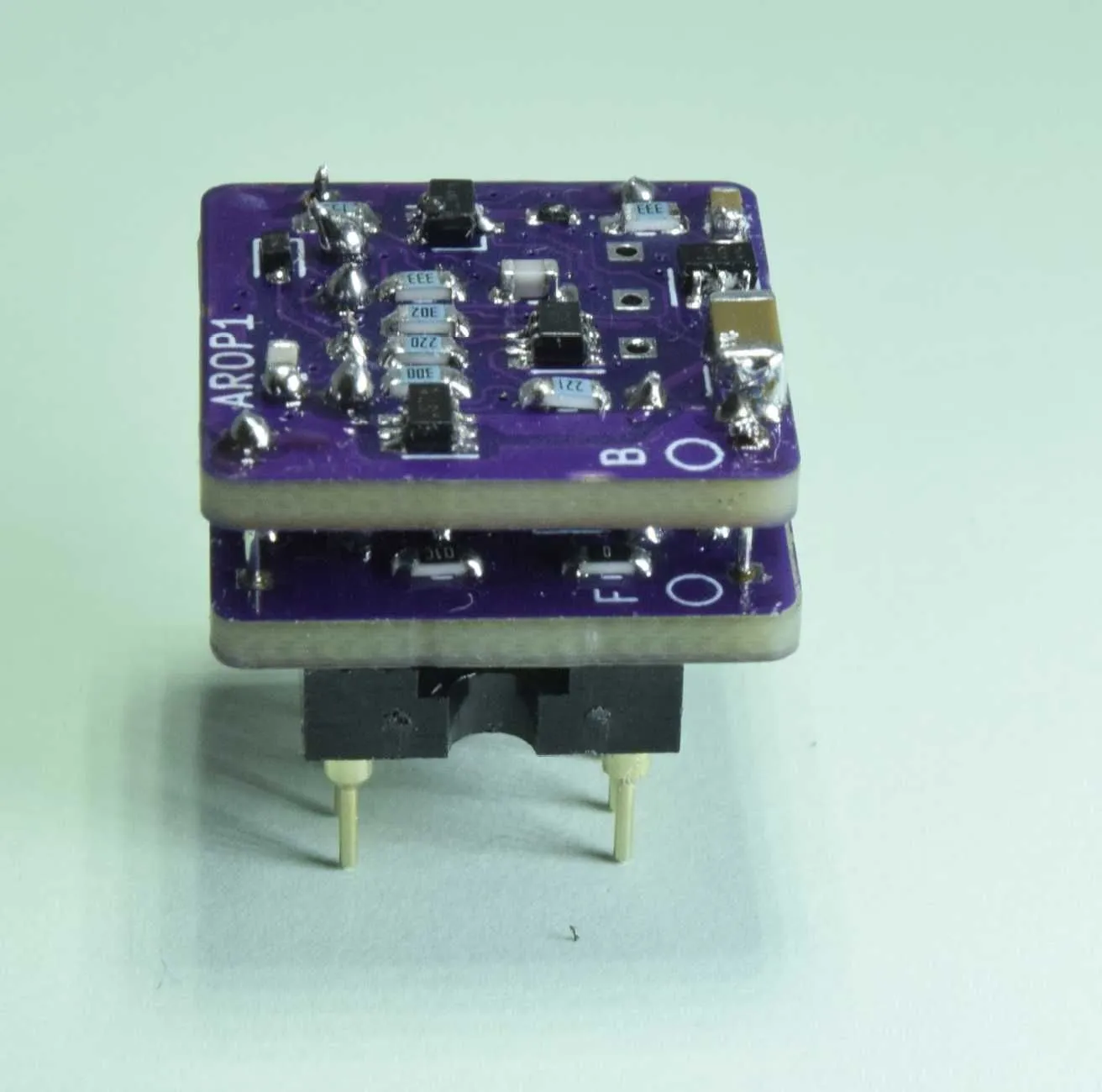

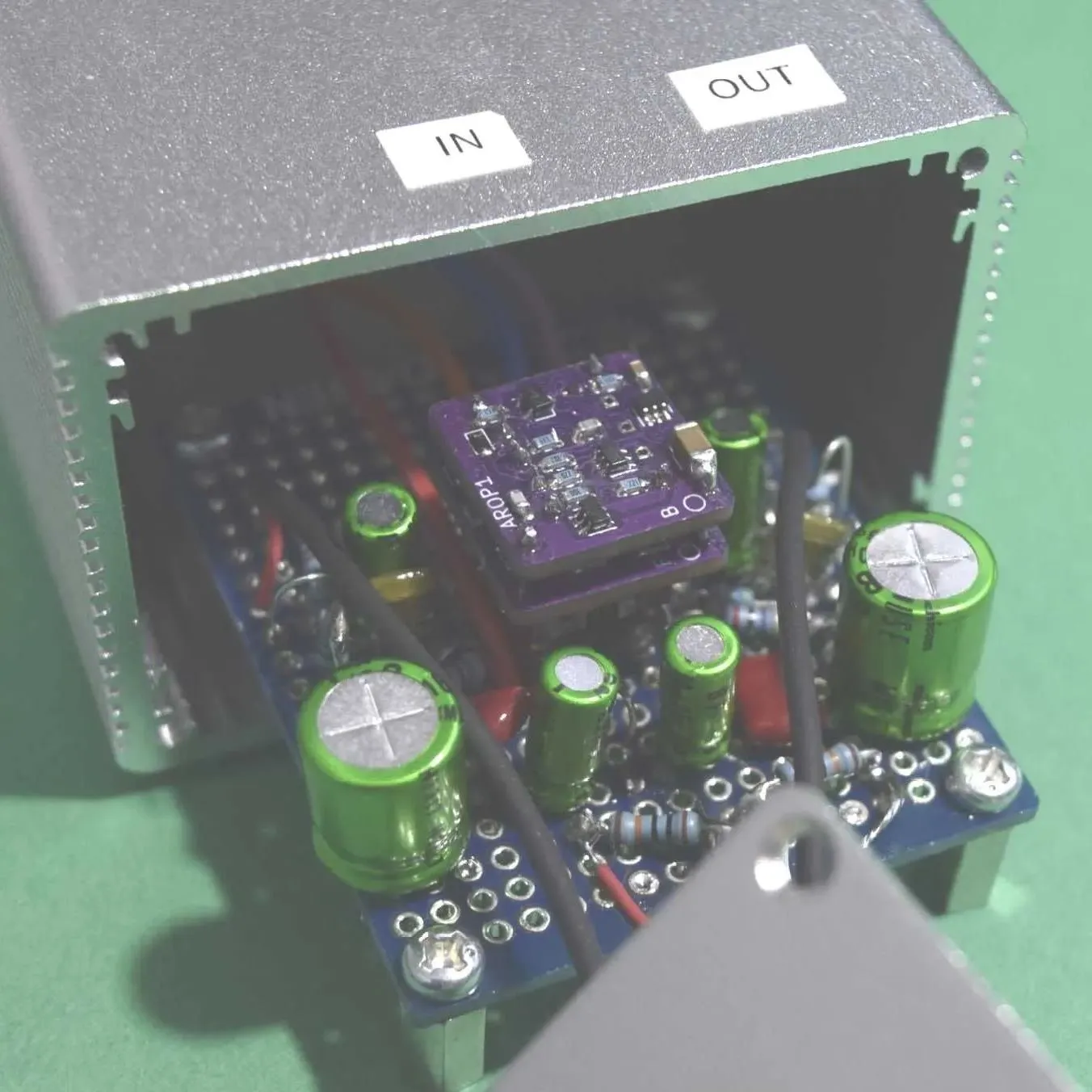

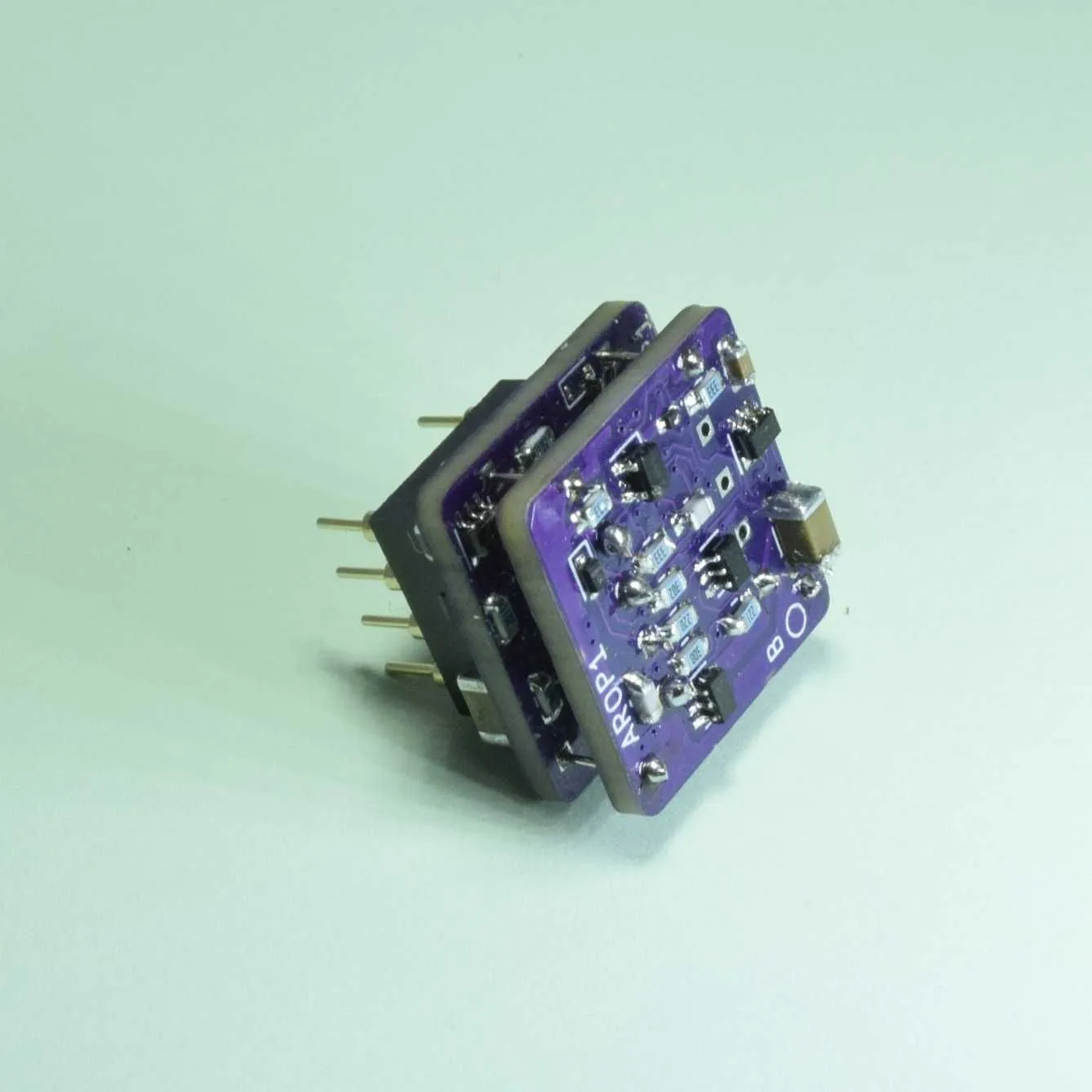

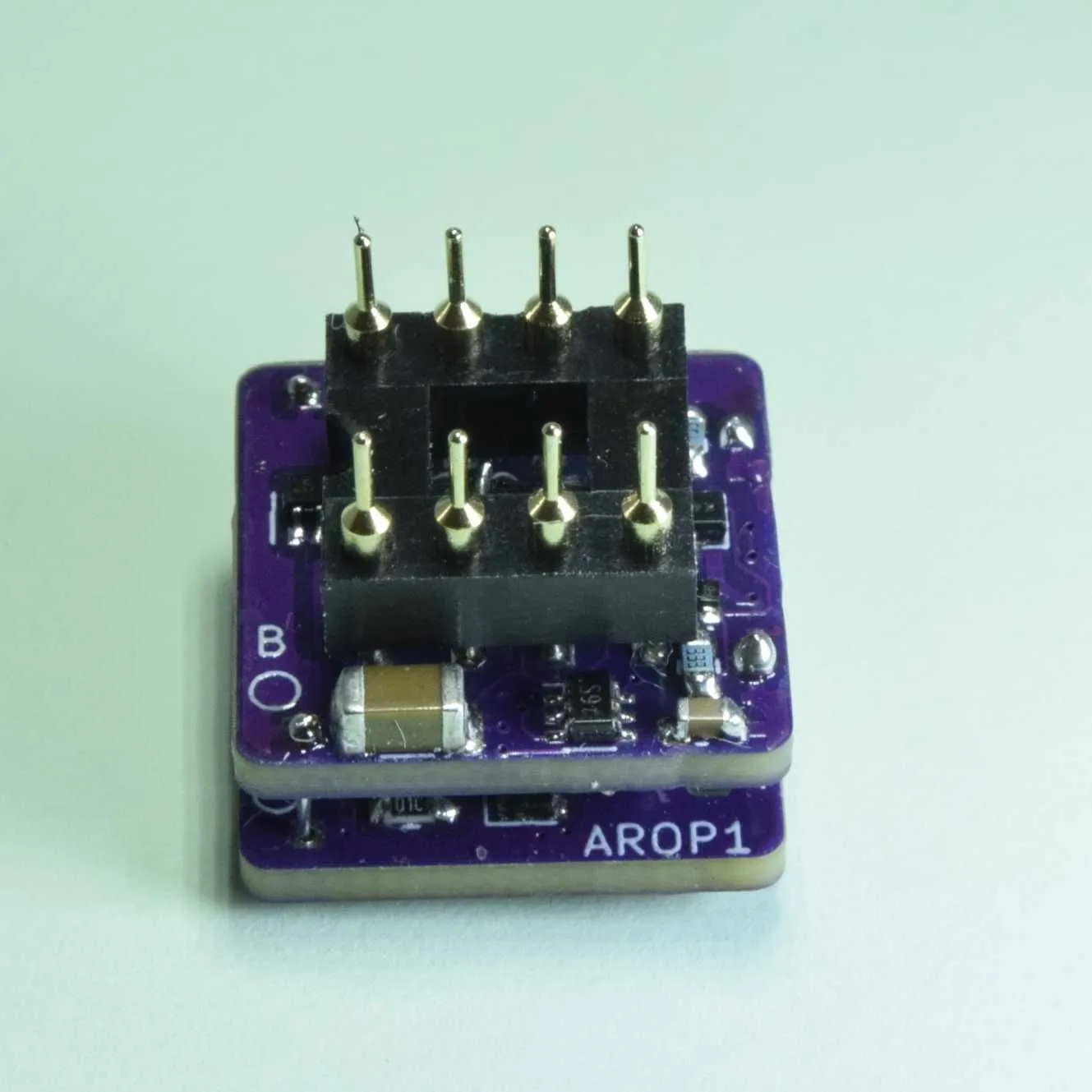

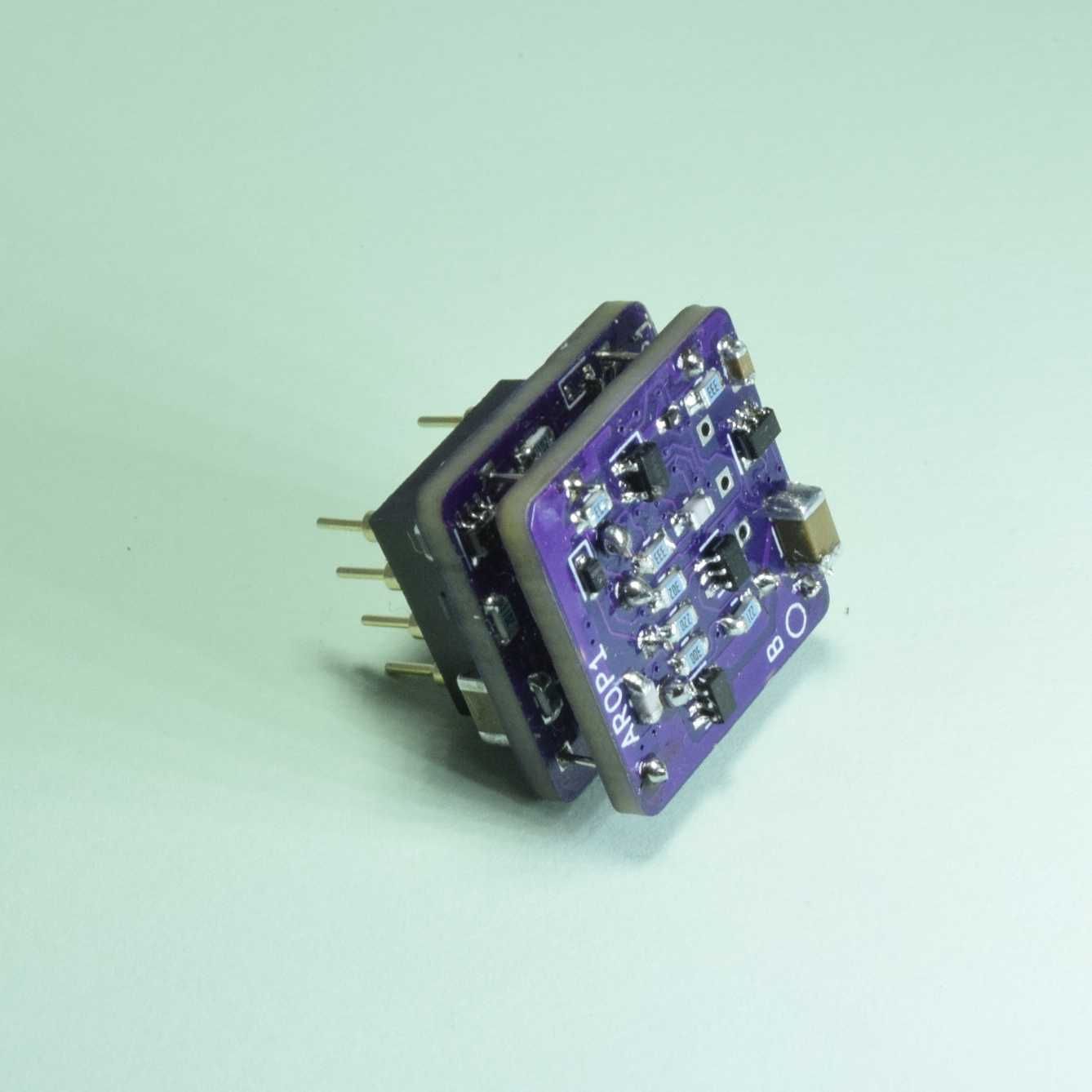

ICオペアンプを設計してきた技術者がディスクリートバイポーラトランジスタを使ってオーディオ用4558型デュアル(2回路)オペアンプを設計しました．ICでは内蔵できない大容量コンデンサや高精度抵抗を使ってディスクリートならではのバラツキの少ない製品としました． ディスクリートの音を試してみたい，ICとの違いがあるのか試してみたいユーザ向けです． 組み立てはMade in Nara，設計者が自ら心を込めた手ハンダで行っています．使用半導体はNexperiaおよび日本，米国メーカ製，抵抗，コンデンサは日本，米国製メーカ製，信頼できる企業製のみ採用しています．出荷前に2度めの試験をして成績書を同封します． 注意：本アンプは趣味のオーディオ用です．それ以外の用途に使用された場合は弊社は一切責任を負いません．保証期間は1年で日本国内使用限定となります．保証期間内に製造起因の故障の場合は良品と交換させて頂きますがそれ以外の補償は致しません． 詳細な資料をご希望の場合はメールでご連絡いただければpdfの添付ファイルで送信させて頂きます．メールアドレスは有限会社アナログリサーチのホームページを参照下さい． 仕様：入力オフセット電圧最大3mV,入力バイアス電流標準100nA,オープンDC電圧利得標準110dB,スルーレート標準1.8v/μｓ,歪率標準0.004%,出力振幅最小±10V(電源±12V),電源電流(電源±12V,無信号)標準4.7mA,ピンは金メッキまたは金フラッシュ8ピンDIPソケット使用．ピン配置は通常の例えばNJM4558と同じ．外形W/D/H 概略15.4/15.5/18mm，仕様と注意事項を記載した資料と試験成績書を同封します．またMMカートリッジ用フォノイコライザ(RIAA特性)に使用する場合の参考回路図を同封します．部品定数はすべてE12シリーズで入手しやすいです．ただしあくまで参考回路ですべての場合に問題なく動作することを保証するものではありません． 5枚目の写真は参考回路のイコライザをユニバーサル基板で試作試験したものです．
