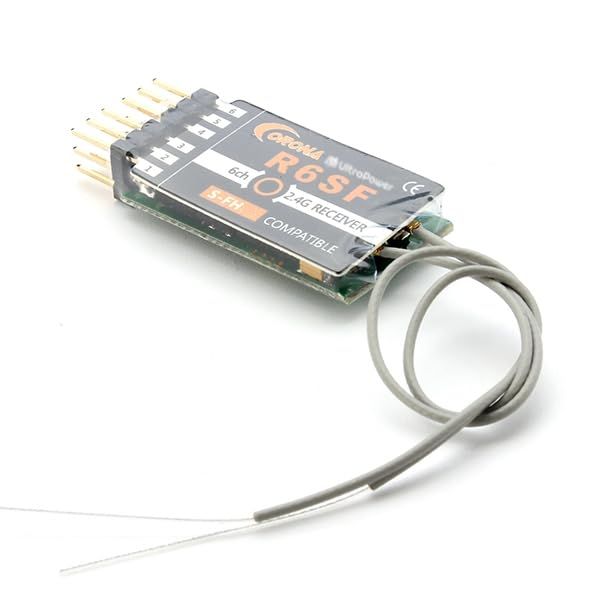

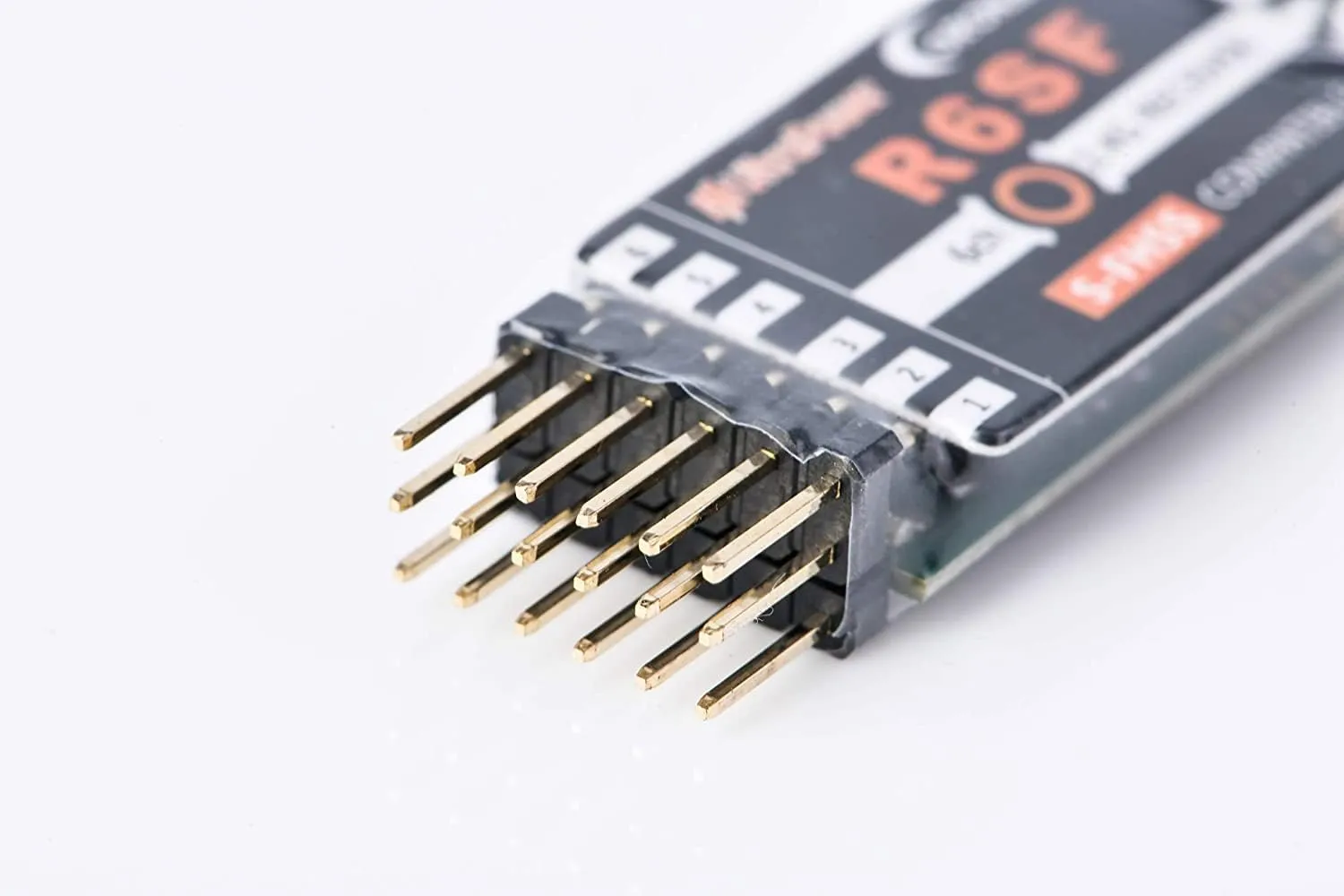

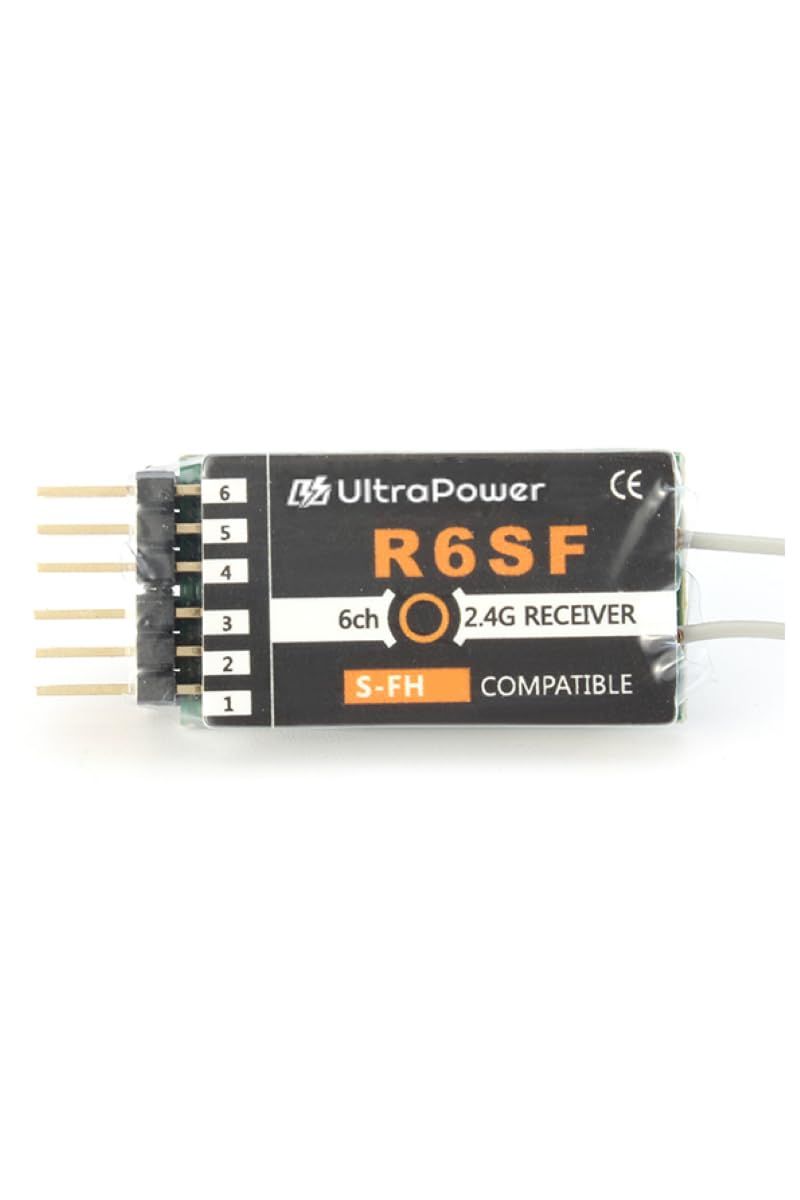

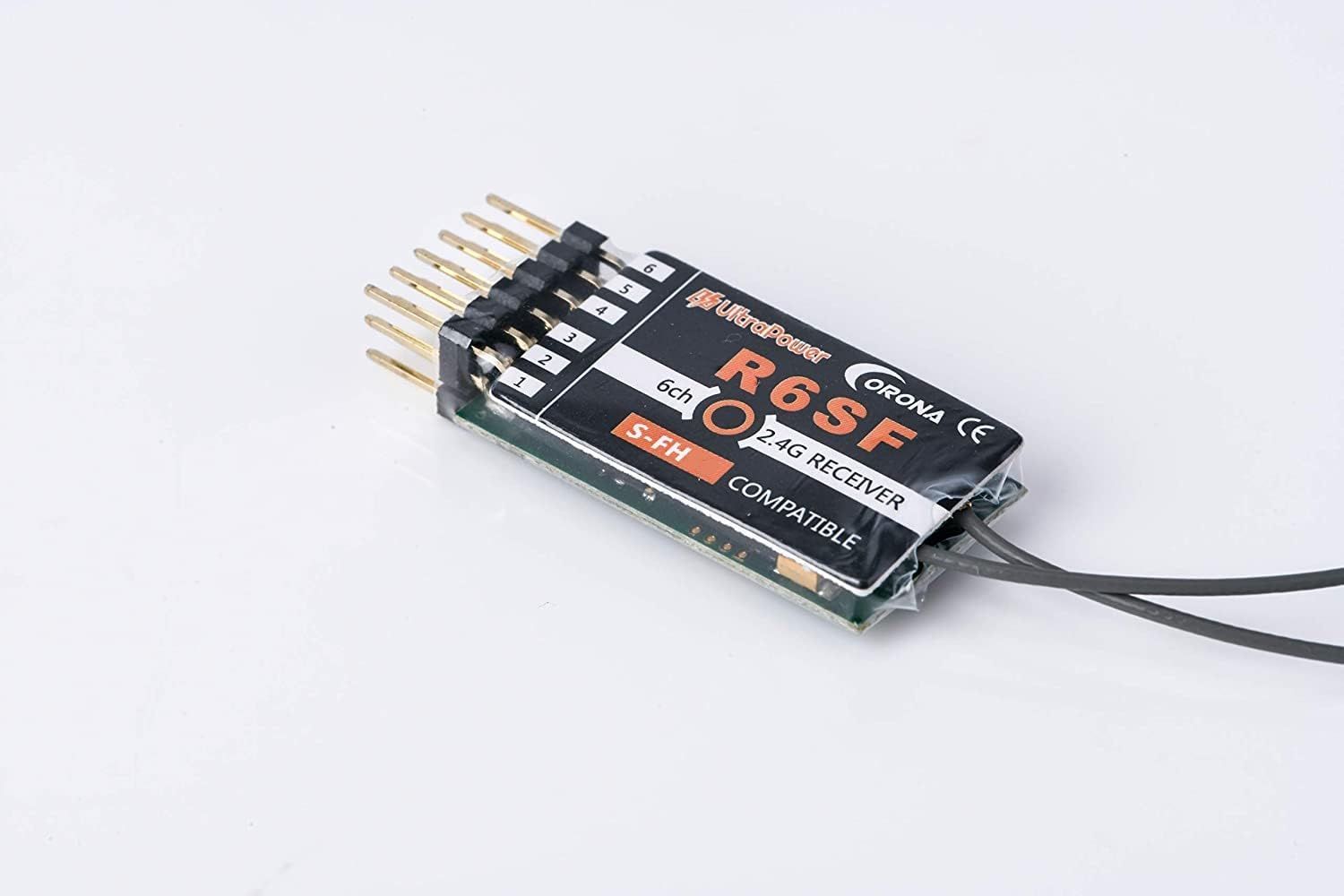

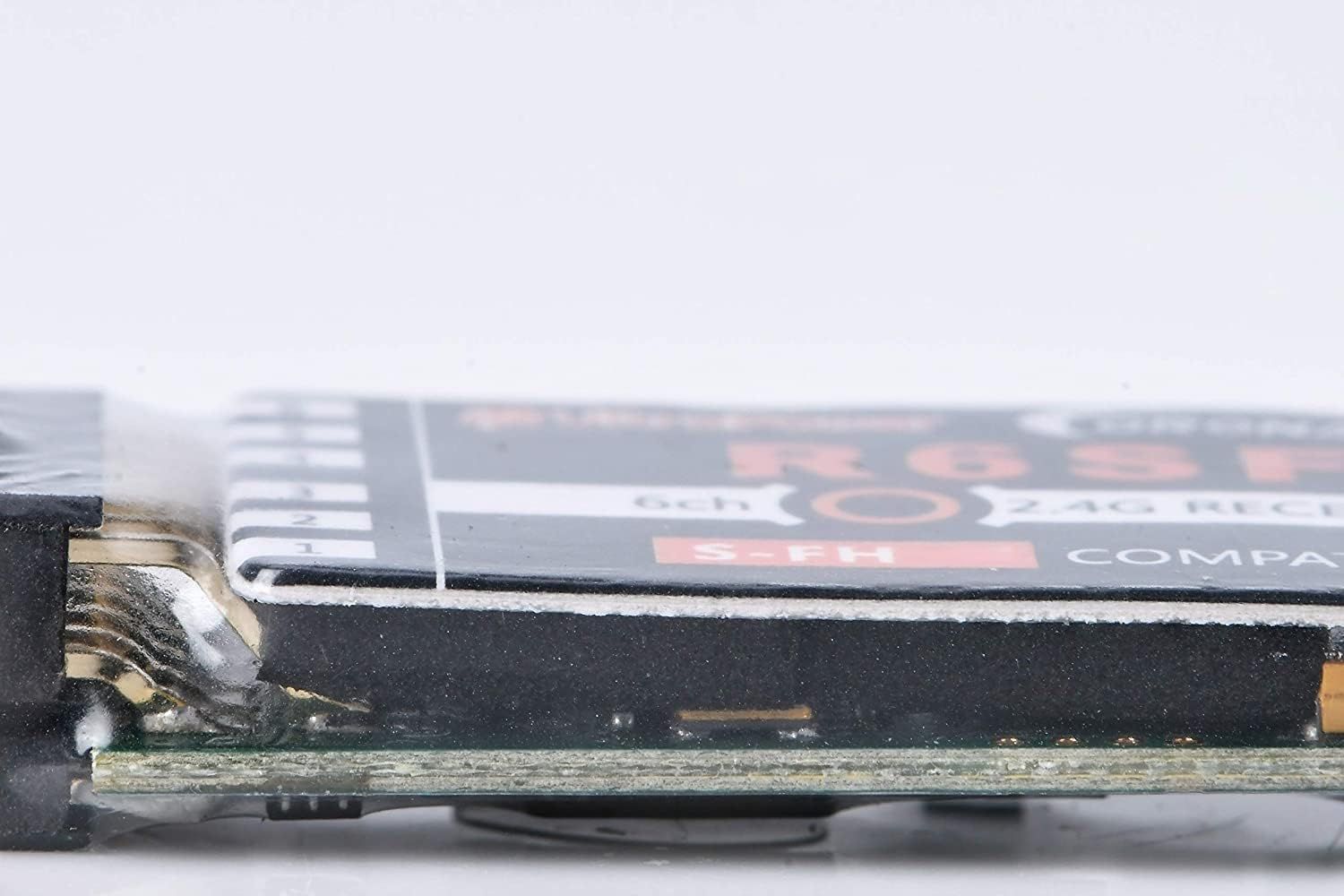

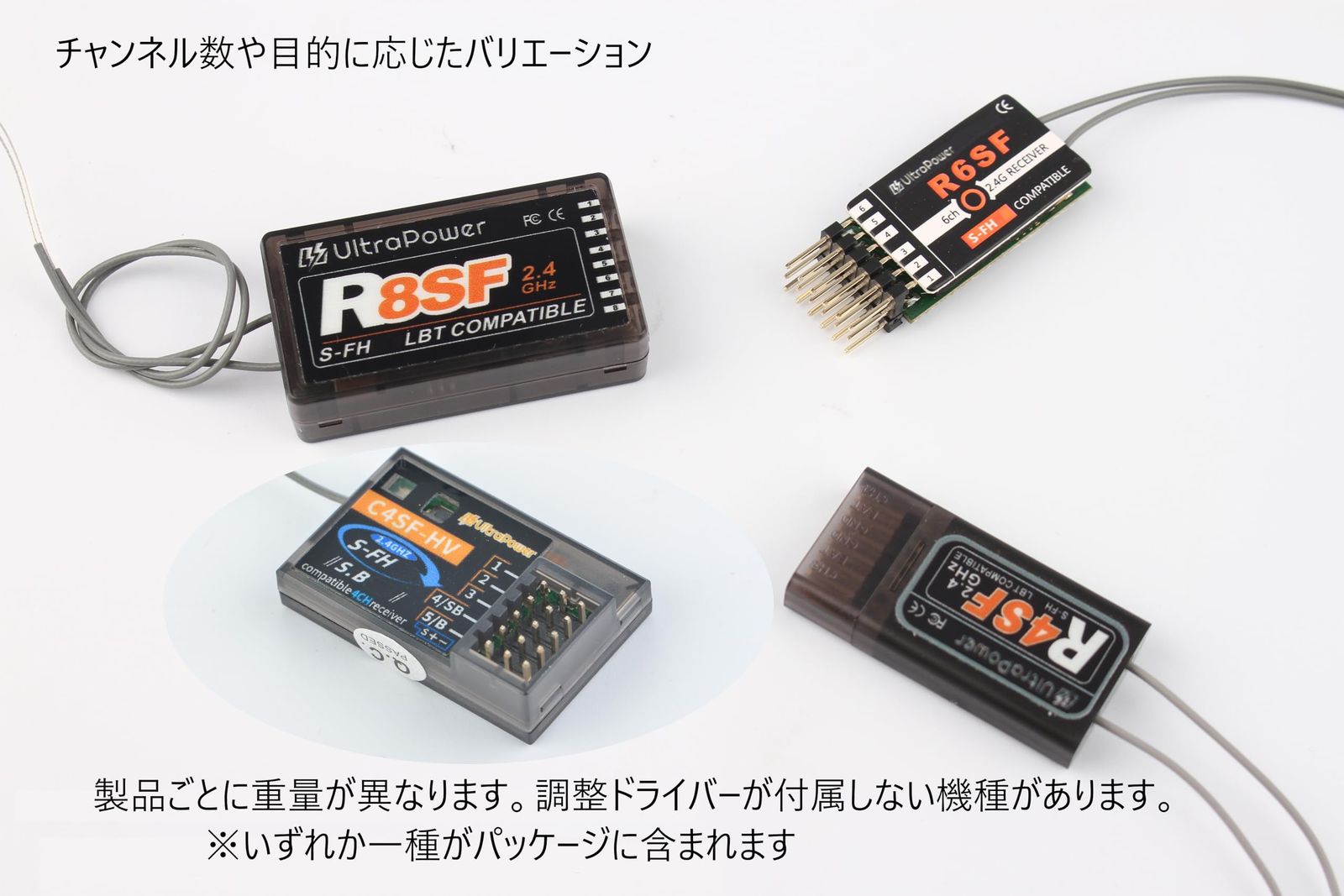

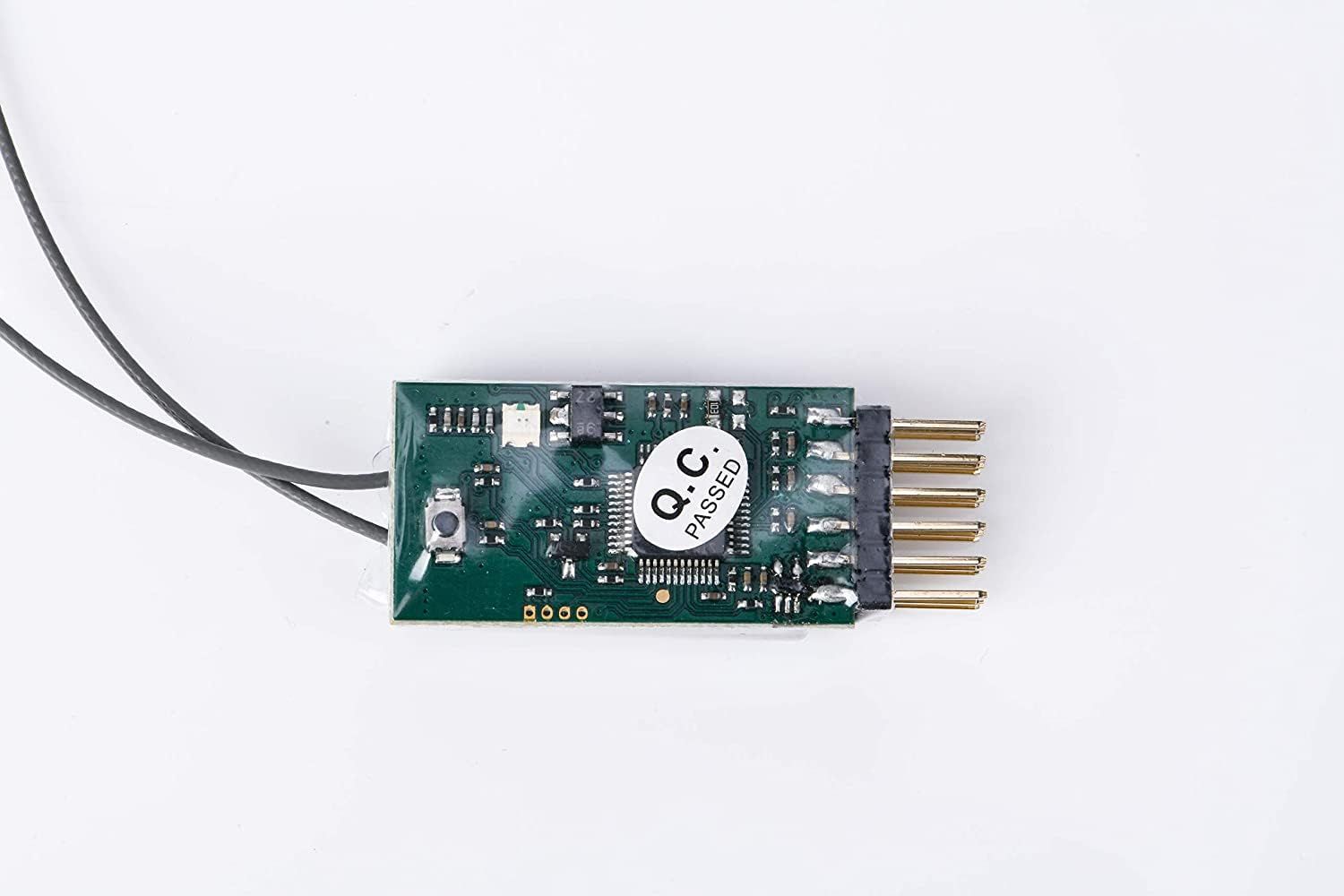

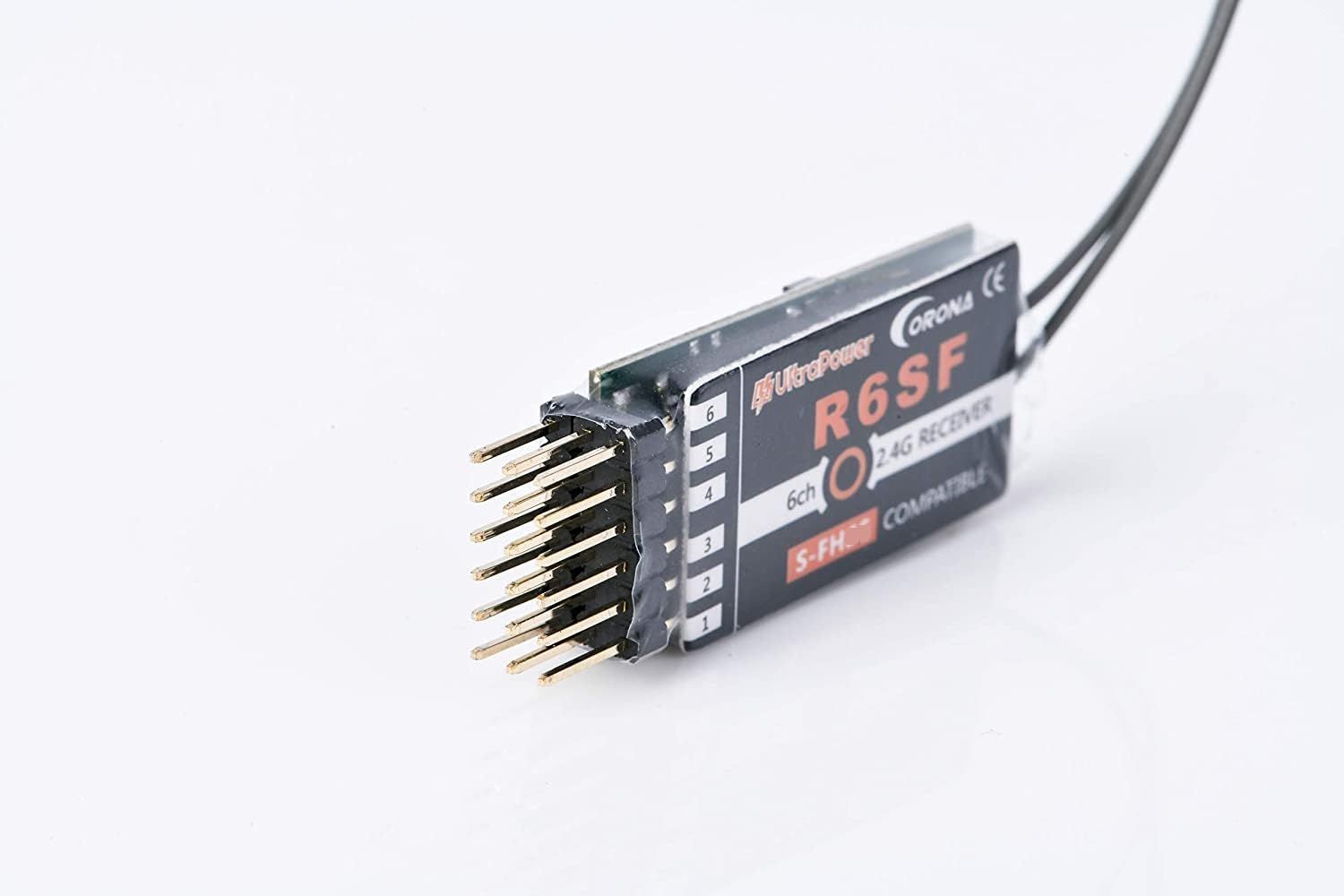

のんshopをご覧いただかいありがとうございます。 UltraPower Corona R6SF 6CH 受信機 S.B 2.4G S-FH フタ 社 受信機 互換 R6SF 6CH デザイン変更中のため若干異なるステッカーで届く場合があります バインド方法は商品説明欄か 商品添付のバーコードよりご確認ください ラジコン 受信機 フタバ互換受信機 です S.B output を装備する Ultrapower ブランド Corona 製造の 6CH 受信機です 本受信機はフタ 社 FutaXX の受信機と互換性 があり 同社の S-FH プロトコル 送信機 T6 14SG 等に対応します 対応送信機 地上用送信機 7PX 4PXR 4PX 4PLS 4PL 4GRS 3PV 3PL 3PRKA 空用送信機 18MZ 18SZ 16SZ 14SG 10J 8J 6J 6K TM-FH モジュ ールには使えません また JR 社の受信機とは互換性がありませんのでご注意くださ い タミ 模型の フタ 社製 送信機ではS-FHxx対応であれば R4SFのみ対応できる場合があります 動作対象外 ハイテッ 社のフタ 製送信機と動作実績はありません その他フタ 互換送信機は動作対象外となりますが 動作しているご報告も多くございますので 本ページの質問欄より既存ユーザー様へご相談くださいませ 機種によっては周波数帯が本機種と微妙にずれていることがあり 動作範囲の中心値を修正すると動作したなどご報告もいただいております SB ポート対応サーボ ジャイロ S.B ポートは S.B 対応サーボや S.B 対 応ジャイロに使用可能です 対応サーボ S.B 対応サーボ全機種 S.B2 対応サ ーボ全機種 対応ジャイロ CGY750 GY440 GYA460 GYA440 GYA441 GYA430 GYA431 サイズ 44x19x8mm 重量 8g 動作電圧 3.6 8.5V レイテンシ 6.8mS ご注意 最新送信機のS-FHxxプロトコル仕様が変更され 使用できないものがございます ファームウェアアップデート時も変更しないようにしてください 修理 メンテナンス時などアップデートされる可能性があります 例 送信機型番 16iz T16iz T16iza T16izhと互換 動作電圧 3.6 8.5V 動作電流値 45mA max レイテンシ 6.8mS センシティビティ -100dBm R8SF -98dBm R6SF -95dBm R4SF 動作温度 -10 70度 S.Bポートは S.B対応サーボやS.B対応ジャイロに使用可能です 対応サーボ S.B対応サーボ全機種 S.Bxx2対応サーボ全機種 互換 対応送信機 下記以外は動作対象外 地上用 7PX 4PXR 4PX 4PLS 4PL 4GRS 3PV 3PL 3PRKA 空用 18MZ 18SZ 16SZ 14SG 10J 8J 6J 6K TM-FHモジュールには使えません 取扱方法 送信機の準備 送信機の通信システムをS-FH に設定して下さい 事前に設定を必ず確認ください 変更後のモード切替画面のまま バインドを試みるのが良い模様です S-FH プロトコル以外の設定ではリンクできません ペアリング方法 1 送信機の電源をONに入れます その後 送信機を受信機から0.5 1ｍ程度離します バインドできなくなる場合があるので 2本あるアンテナ線が接触しないようにしてください うまくいかない場合は送信機のプロトコル設定をまず確認してください 次に 1m以上離してお試しください 2 受信機のF Sボタンを押しながら受信機電源をONにします 3 受信機のF Sボタンを放します 赤LEDが点灯し 緑LEDが消灯時は信号を探している状態です 緑LEDが点灯状態になり 赤LEDが消灯すると ペアリング完了です S.B設定 初期設定ではS.Bは無効となっています S.Bを有効にする方法 1 送信機の電源はOFFにします 2 受信機の電源を入れます 3 受信機のF Sボタンを６秒押して放します LED緑が点滅します 4 受信機のF Sボタンを１秒押して放します LED赤の点灯で設定終了です S.Bが有効になった場合 受信機の各ポートは下記のように動作します 動作チャンネル 最終のサーボCHのみS.Bxx対応です その他のチャンネルは通常のサーボのみ使用可能です 最終チャンネルとは R8SFは8チャンネル目 R6SFは6チャンネル目 R4SFは4チャンネル目にS.Bxx信号を出力可能です 残りのチャンネルはS.Bxx設定に関係なく 標準のPWM信号を出力します S.Bxx設定 および設定状況の見分け方 受信機が送信機とリンクしている場合は 送信機の電源を切ってください 受信機のLEDが赤色に点灯している場合 受信機のボタンを6秒以上10秒以下押し続け 緑色のLEDが点滅したらボタンを離します これでMODEステータスがSBxxモードと非S.Bxxモードの間で切り替わります このとき 緑色のLEDがゆっくり点滅 1秒に2回 する場合は 非S.BxxからS.Bxxモードを示し 緑色のLEDが速く点滅 1秒に5回 する場合は S.Bxxから非S.Bxxモードを示します S.Bxx出力モードでは 最後のサーボチャンネルのみにS.Bxx出力が出ます 他のチャンネルの機能は変わりません LEDの状況で動作状態が判別可能です RED LED GREEN LED status on off No sign
